1550nm 23dBm полупроводников оптичен усилвател

Съдържание

1. Въвеждане на 1550nm 23dBm полупроводников оптичен усилвател

2. Технически спецификации

3. Характеристики на продукта

4. Типични приложения

5. Подробности за продукта

6. Информация за поръчка

7. Лист с данни

8. Условия за оферта и плащане

9. Време за изпълнение

10. Операционни бележки

11. Гарантиране на качеството и Следпродажбено обслужване

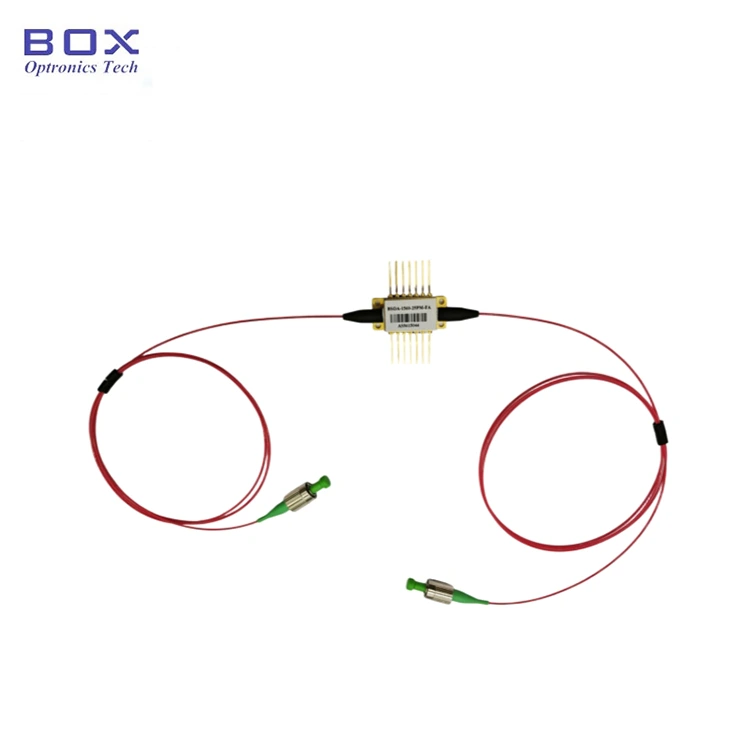

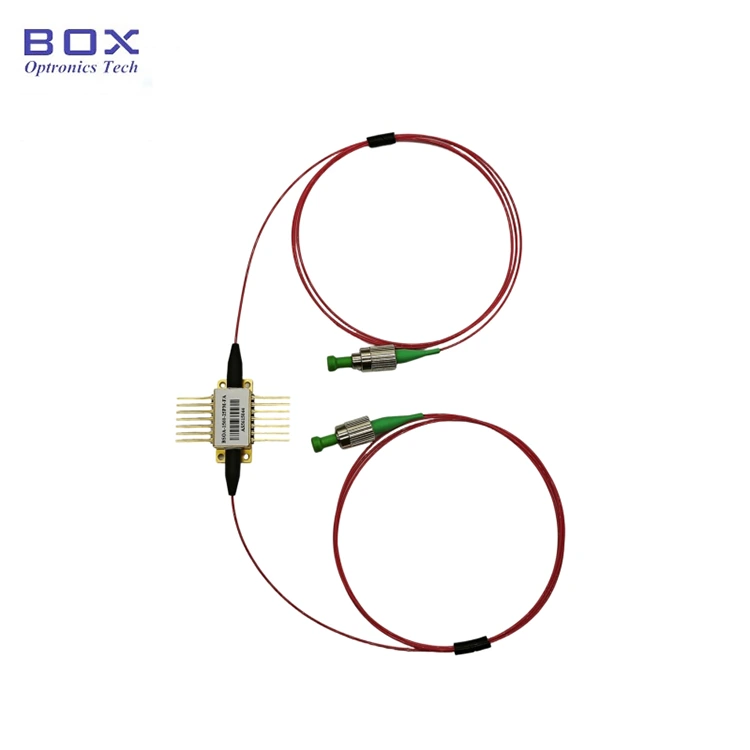

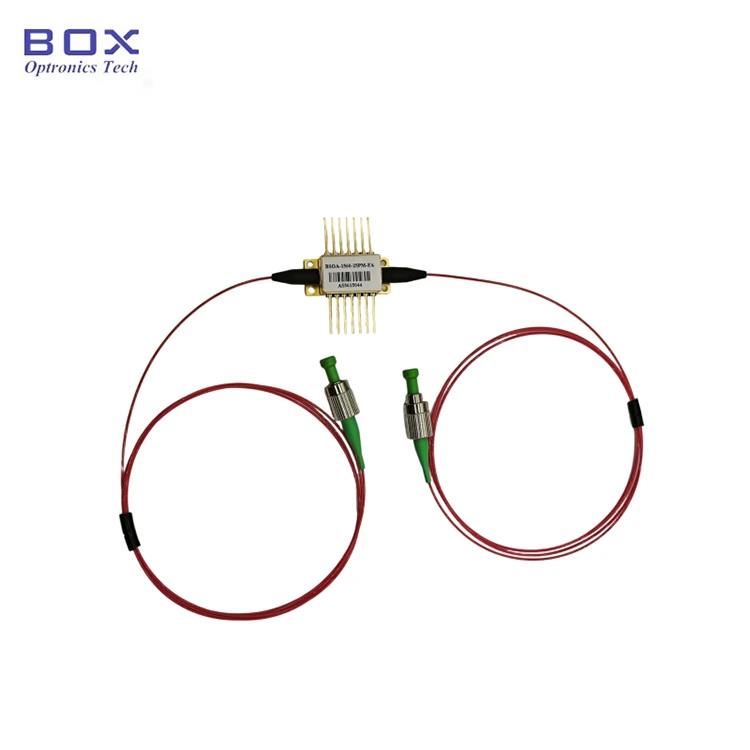

Представяне на продукта

Това е 1550nm 23dBm полупроводников оптичен усилвател с 14-пинов пеперуден пакет. Той разполага с оптична мощност на насищане от 23dBm, 30~35dB малко усилване на сигнала, типична 100nm -3dB честотна лента на усилване и интегрира TEC и термистор за стабилен и плавен спектър. Подходящ за обезщетение за загуби оптични връзки и комутатори, WDM оптични мрежи и MOPA лазери.

Продукт Спецификации

Продукт Характеристики

● 40G и 100G C-Band блокиращ затвор или модулация;

● Нисък шум Фигура &Ниска поляризационна зависимост;

● 14-пинов BTF пакет с TEC и термистор.

Продукт Приложения

● Обезщетение за загуба на оптична връзка и комутатор;

● WDM оптично влакно мрежи;

● MOPA (главен осцилатор Усилвател на мощност) лазер.

Продукт Подробности

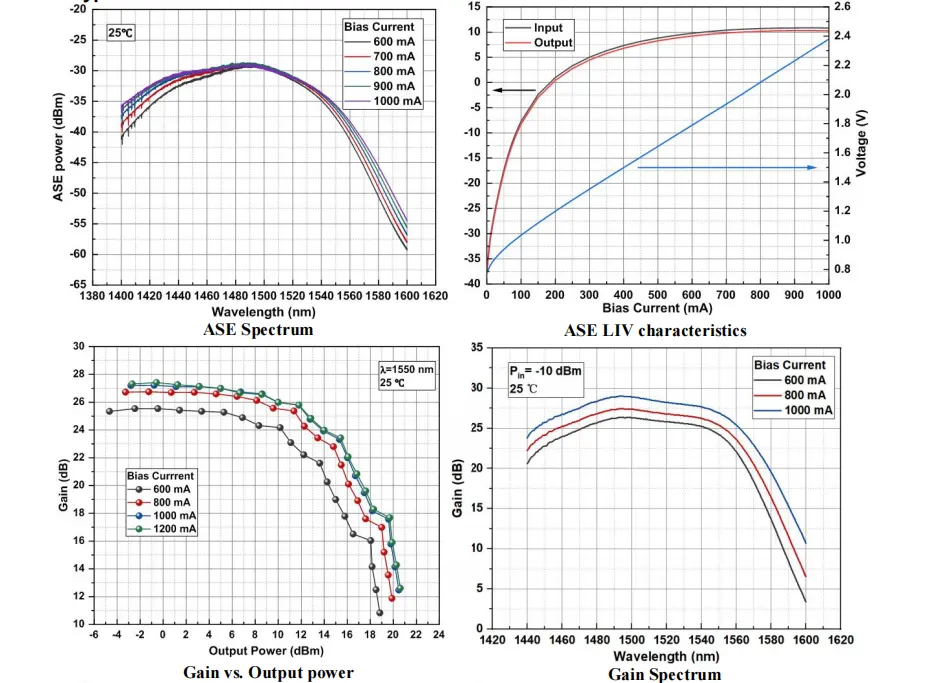

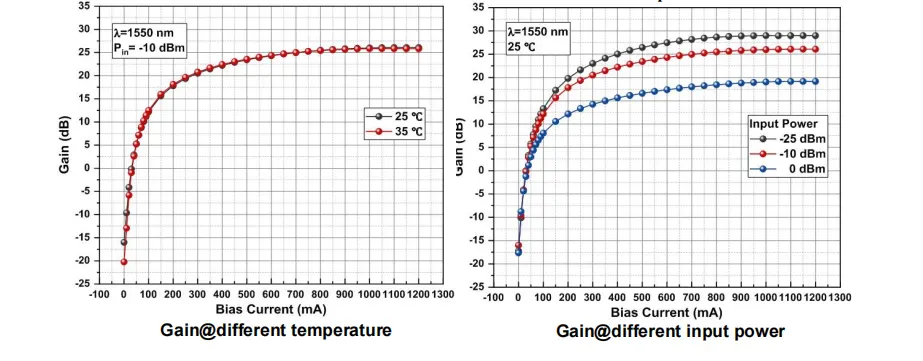

● Типична характеристична крива

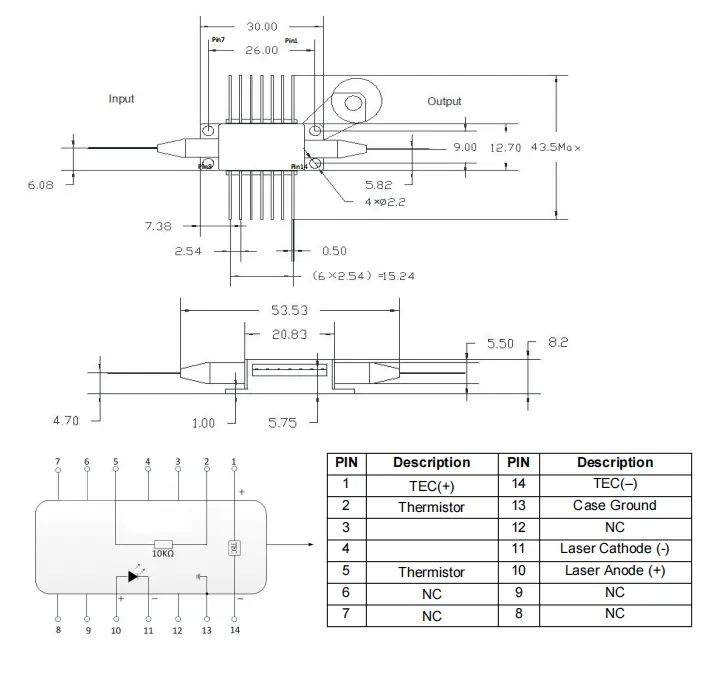

● Чертеж на опаковката и дефиниция на ПИН-ИЗХОД (единица: mm) -1550nm 23dBm Полупроводников оптичен усилвател

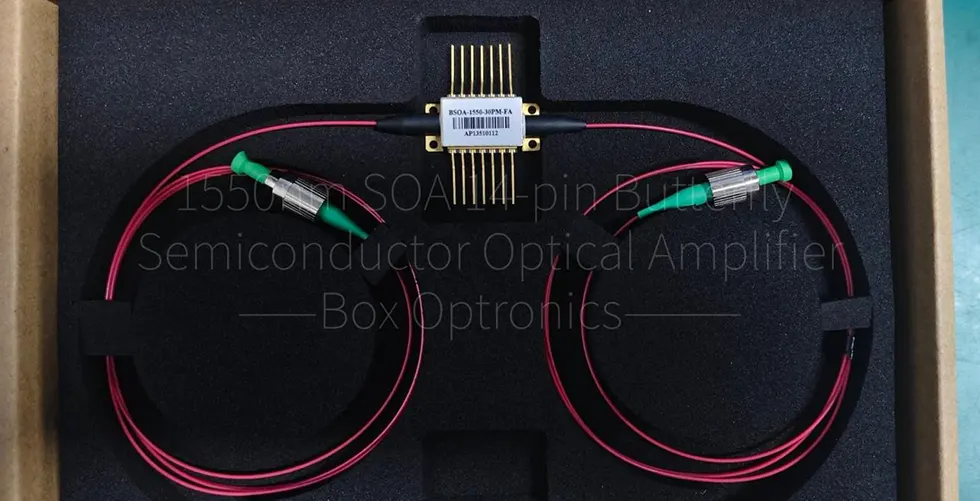

● Примерна опаковка

*Самостоятелно устройство; без вграден драйвер (модулният пакет се интегрира с драйвер е по избор).

Поръчване информация

напр.: BSOA-1550-35PM-FA

(Информация за поръчка: 1550nm 23dBm полупроводников оптичен усилвател, 30~35dB малко усилване на сигнала, 23dBm оптична мощност на насищане, 14-пинов пеперуден пакет, със SM Hi1060 влакно, FC/APC конектор).

За други персонализирани изисквания, моля свържете се с: sales06@boxoptronics.com

Лист с данни

Лист с данни

Условия за оферта и плащане

● Условия за оферта

(1) EXW:

Ако имате DHL/UPS/FedEx акаунт, Box Optronics предлага да използвате EXW. Изпращаме през вашия акаунт; ние не таксуваме разходите за доставка.

(2) DAP:

Ако нямате акаунт, моля, предплатете разходите за доставка за продуктите.

● Условия за плащане

Налични са PayPal и T/T.

Време за изпълнение

Изработката отнема около 10-15 работни дни. (Ако има някои в наличност, ще бъдат изпратени по-бързо.)

Международната логистика може да отнеме 3-5 работни дни.

Операция Бележки

● Когато работи, това устройство излъчва лазерен лъч с висока интензивност; направи не гледайте директно в края на влакното, тъй като това може да причини нараняване на очите.

● Това устройство е чувствително към статично електричество; следователно стриктно спазване по време на опаковането са необходими антистатични защитни мерки, транспортиране и използване. Освен това трябва да се вземат предпазни мерки за предотвратяване пренапрежения на захранването, тъй като неизпълнението на това може да доведе до трайна повреда на устройство (напр. осигуряване на правилно заземяване на оборудването и носене на антистатичен каишка за китка).

● Оптичните влакна са крехки; не използвайте влакното, за да дърпате устройството. Когато поставяте или изваждате устройство от гнездото му, не прилагайте натиск върху или дръпнете ръкава, разположен в задната част на корпуса на устройството. За устройства оборудван с конектори, уверете се, че както устройството, така и оптичният конектор се повдигат едновременно по време на монтаж или демонтаж.

● Преди да включите всички компоненти, първо активирайте охладителя и след това продължете с постепенни стъпки за включване, за да предотвратите прегряване на чипа и претоварване.

Гарантиране на качеството и Следпродажбено обслужване

● Гаранционен срок:

Безплатен ремонт или замяна за дефекти, които не са причинени от човека, в рамките на 1 година от покупката. Предлага се платена поддръжка след 1 година.

● Изключения от безплатната гаранция:

По време на безплатния гаранционен период безплатни услуги за ремонт или замяна ще бъдат осигурени за грешки, причинени от проблеми с качеството на продукта. Въпреки това, Box Optronics си запазва правото да откаже безплатни ремонтни услуги в следните случаи в рамките на гаранционен срок:

(1) Щети, причинени от природни фактори (напр. мълния, прах) или влияния на околната среда.

(2) Неизправности поради неправилна работа от потребителя.

(3) Очевидни физически щети, причинени от човешка грешка.

(4) Неразрешено разглобяване, модификация или ремонт.

(5) Променени или непълни гаранционни етикети на корпуса.

(6) Повреда или загуба по време на транспортиране.
