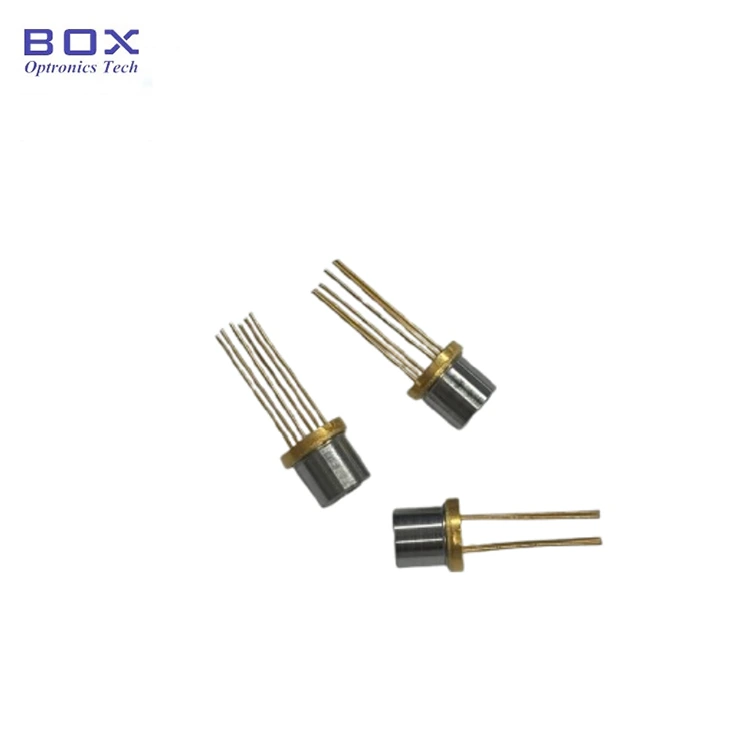

1392nm DFB лазерен диод TO-CAN

Преглед на продукта -1392nm DFB лазерен диод TO-CAN

1392nm DFB лазерен диод TO-CAN (Модел: BLD-D1392.5TO60-AL) от Box Optronics разполага с централна дължина на вълната 1392.5nm (1391.5–1393.5nm) и 5mW оптичен изход чрез асферична леща с фокусно разстояние 7.5mm. Проектиран за оптично свързване в свободно пространство, този 1392nm DFB лазерен диод е подходящ за свързване на газови клетки, газов анализ и интегриране на оптични сензорни системи.

Интегрираният TEC и термистор поддържат контрол на температурата за стабилизиране на дължината на вълната. Херметичен метален пакет TO60 с 6-щифтова конфигурация осигурява компактен и здрав форм-фактор за газови анализатори и индустриални оптични сензорни инструменти.

Основни характеристики -1392nm DFB лазерен диод TO-CAN

· Централна дължина на вълната: 1392,5 nm (диапазон 1391,5–1393,5 nm), +/- 1 nm висока точност на дължината на вълната

· Висока оптична изходна мощност: минимум 5mW

· Нисък прагов ток

· Интегриран термоелектрически охладител (TEC), термистор

· Компактен херметичен пакет TO60 с изход за асферична леща

Типични приложения-1392nm DFB лазерен диод TO-CAN

· Откриване на водна пара (H₂O) с помощта на TDLAS

· Спектроскопия с газови клетки в свободно пространство

· 1392nm DFB лазерни източници за газови анализатори

· Мониторинг на влага в промишлени процеси

· Оптични газови сензори и спектроскопични инструменти

· Фотонични изследвания и OEM газови системи за анализ

Спецификации на продукта -1392nm DFB лазерен диод TO-CAN

Абсолютни максимални оценки

Електро-оптични характеристики (T = 25°C)

TEC характеристики

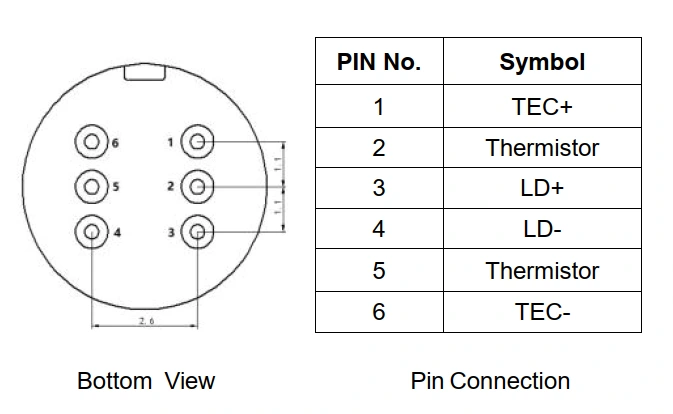

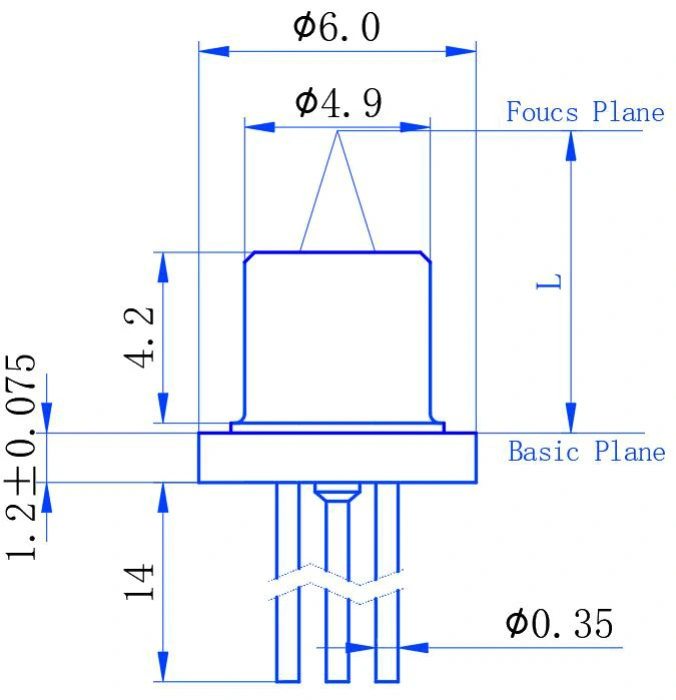

Опаковка и дефиниция на ПИН

Информация за поръчка -1392nm DFB лазерен диод TO-CAN

Образцова номенклатура

BLD - D XXXX ДО XX - X

Пример: BLD-D1392.5TO60-AL

Лист с данни -1392nm DFB лазерен диод TO-CAN

Лист с данни

Често задавани въпроси (FAQ)

Въпрос: Какъв газ може да бъде открит с 1392nm DFB лазер?

О: Дължината на вълната от 1392 nm обикновено се използва за абсорбционна спектроскопия на водна пара (H₂O) и може да се приложи за базирано на TDLAS откриване на влага и водна пара. Специфичната абсорбционна линия и условията на работа трябва да бъдат оценени въз основа на концентрацията на газа, дължината на оптичния път и дизайна на системата. Box Optronics също предлага DFB лазерни диоди на други дължини на вълната за различни изисквания за отчитане на газ.

В: Каква е разликата между този DFB лазер TO60 и опакован DFB лазер с пеперуда?

О: Основните разлики са форматът на пакета, оптичният интерфейс и цената.

Версията TO60 разполага с компактен херметичен пакет от метална кутия с интегриран TEC, термистор и асферична леща за оптично свързване на свободно пространство.

Лазерите Butterfly DFB обикновено се предлагат с изход с оптична опашка и могат да интегрират допълнителни функции като оптичен изолатор и фотодиод за монитор, в зависимост от конфигурацията.

Със своя по-опростен пакет и оптичен изход за свободно пространство, версията TO60 предоставя по-рентабилна опция за газови сензори и други приложения, където не се изисква свързване на влакна и допълнителни интегрирани функции. Изборът зависи от необходимия метод на оптично свързване, размера на пакета и архитектурата на системата.

В: Как интегрираният TEC подобрява ефективността на откриване на газ?

О: Интегрираният TEC и 10kΩ термистор осигуряват контрол на температурата за DFB лазера, като помагат за поддържането на стабилни работни условия и намаляват дрейфа на дължината на вълната, причинен от температурни промени. Контролът на температурата е важен в системите TDLAS, тъй като дължината на вълната на лазера трябва да остане съобразена с целевата характеристика на абсорбция. Спецификациите на TEC трябва да се разглеждат заедно с работния температурен диапазон на лазера и изискванията на пълната газова сензорна система.

Свързани продукти

· 1392nm 10mW DFB пеперуда лазерен диод

· 760nm 10mW DFB пеперуда лазерен диод

· 1512nm 10mW DFB 14-PIN пеперуда лазер

· 1574nm DFB лазерен диод за отчитане на CO2

· 1 mm активна площ InGaAs PIN фотодиод

Бележки за работа и работа

· Лазерните диоди са чувствителни към електростатичен разряд (ESD) устройства. Правилните процедури за ESD защита винаги трябва да се следват по време на работа.

· С модулите трябва да се работи по същия начин, както с обикновените полупроводникови устройства, за да се предотврати електростатично увреждане. За безопасно съхранение и пренасяне модулите трябва да бъдат опаковани с устойчив на ESD материал.

· За сглобяване на модулите върху печатна платка работната маса, поялникът и човешкото тяло трябва да бъдат заземени.

· Съхранявайте неизползваните устройства при препоръчителната температура за съхранение (-40°C до +85°C) в ESD-безопасна опаковка.

· Не превишавайте абсолютните максимални стойности, посочени в листа с данни, включително 100 mA максимален ток в права посока и 2 V максимално напрежение в права посока.

· Винаги използвайте лазерен диоден драйвер с ограничение на тока и защита от пренапрежение.

· Активирайте температурната стабилизация на TEC, преди да приложите ток на лазерно задвижване за оптимална производителност и стабилност на дължината на вълната.

· Избягвайте да докосвате повърхността на асферичните лещи с голи пръсти, за да предотвратите замърсяване. Ако е необходимо почистване, използвайте изопропилов алкохол (IPA) и тампон без мъх.

· Температура на претопяване на спойка: максимум 260°C за 10 секунди. Избягвайте прекомерното време или температура на запояване.
