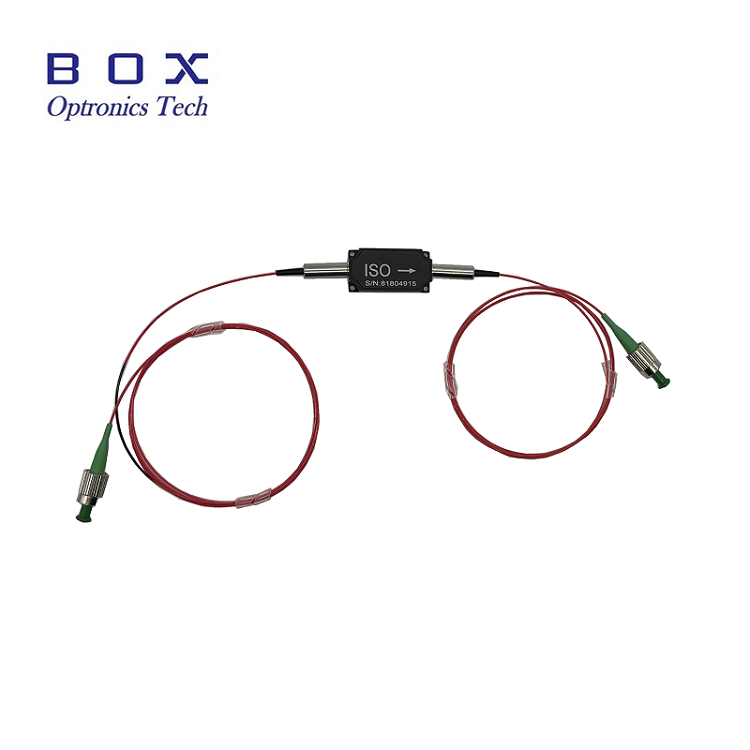

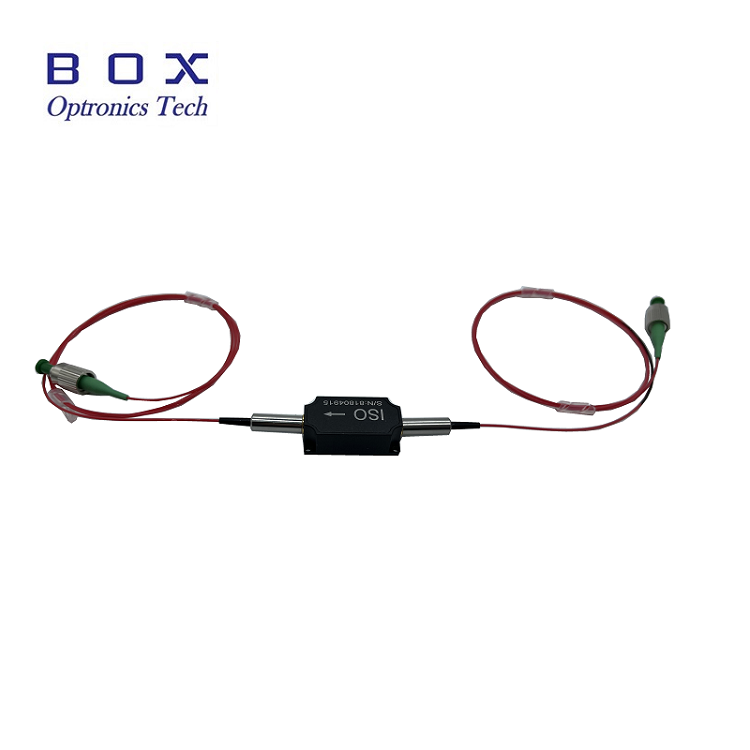

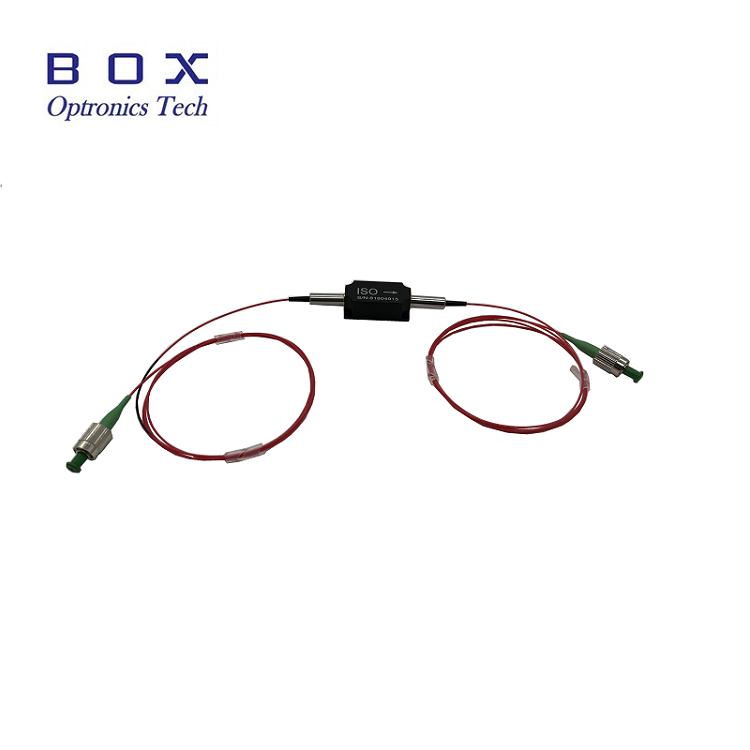

1064nm оптичен изолатор с висока мощност

Общ преглед на продукта-1064nm оптичен изолатор с висока мощност

Box Optronics доставя 1064nm оптичен изолатор с висока мощност, високоефективен пасивен оптичен компонент, предназначен да защитава лазерни източници, зародишни лазери и оптични усилватели от вредна оптична обратна връзка, причинена от отразена и обратно разсеяна светлина. Въз основа на ефекта на въртене на Фарадей, този изолатор позволява нереципрочно предаване на светлина, позволявайки на светлината да преминава в посока напред с ниски загуби, като същевременно блокира светлина с обратна посока с висока изолация.

Отличаващ се с типична загуба на вмъкване, висока изолация и висок коефициент на екстинкция, този 1064nm изолатор е оптимизиран за високомощни фибролазерни и усилвателни системи. Той поддържа средна мощност до 10 W и пикова мощност до 10 kW за ns импулсна работа, което го прави подходящ за взискателни индустриални и научни приложения.

Основни характеристики-1064nm оптичен изолатор с висока мощност

• Висока изолация: 30dB типична пикова изолация, 25dB минимум

• Ниска вмъкната загуба

• Висока загуба на възвръщаемост

• Ниска загуба, зависима от поляризацията (PDL)

• Бравене с висока мощност: до 10 W средна мощност

• Компактен и здрав дизайн на опаковката: 58×28×26 mm

• Предлага се в PM (Поляризация Поддържане) и без PM версии

• Множество опции за дължина на вълната: 980nm, 1030nm, 1064nm

Типични приложения-1064nm оптичен изолатор с висока мощност

• Влакнести лазерни системи и влакнести лазери MOPA

• Фибърни усилватели

• Оптични тестови и измервателни уреди

• Оптични сензорни системи

• Лазерна защита на семената във веригите на усилвателя

• Високомощни фибролазерни системи

• Лаборатории за изследване и развитие

• Индустриални лазерни системи за обработка

Технически спецификации-1064nm оптичен изолатор с висока мощност

Оптични спецификации (T=25°C)

Механични и екологични спецификации

Подробности за продукта-1064nm оптичен изолатор с висока мощност

Какво е оптичен изолатор?

Оптичният изолатор, известен също като изолатор на Фарадей, е пасивно оптично устройство с два порта, което позволява преференциално предаване в една посока, като същевременно осигурява висока изолация в обратна посока. Това е основен компонент в лазерни и оптични системи за защита на лазерни източници и оптични усилватели от оптична обратна връзка, причинена от отразена и обратно разсеяна светлина.

Оптичните изолатори се основават на ефекта на Фарадей, който използва магнитооптичен материал, който върти поляризацията на светлината, преминаваща през него, когато е подложена на магнитно поле. В комбинация с поляризатори, тази поляризационна ротация позволява оптично предаване напред и висока изолация на обратно разпространяващата се светлина.

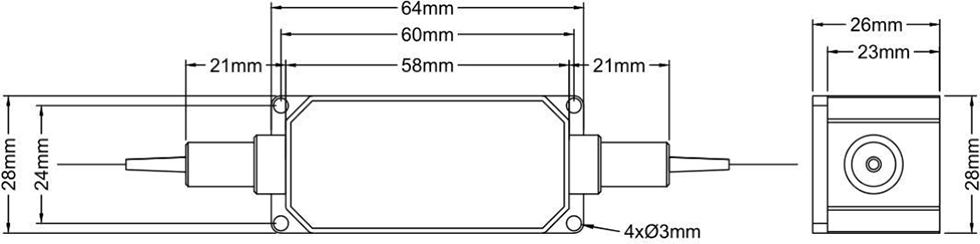

Размери на опаковката

1064nm оптичен изолатор с висока мощност е опакован в компактен, здрав корпус със следните размери (единица: mm):

• Размер на опаковката: 58 × 28 × 26 mm (Д × Ш × В)

• 2-портова конфигурация с влакнести опашки

• 4 монтажни отвора (Ø3 mm) за сигурен монтаж

• Проектиран за висока надеждност и термична стабилност

Защо да изберете Box Optronics?

• Строг контрол на качеството със 100% тестване преди изпращане

• Конкурентни цени със стабилна възможност за доставка на едро

• Гъвкави опции за персонализиране за дължина на вълната, мощност, влакна и конектори

• Налични примерни тестове за оценка

• Глобална доставка с DHL, UPS и FedEx експресна доставка

• Налични са както PM, така и не-PM версии

• Множество опции за номинална мощност: 500mW до 10W

• Широко покритие на дължината на вълната: 980nm, 1030nm, 1064nm

• Надеждни дългосрочни доставки за производствени количества

Информация за поръчка-1064nm оптичен изолатор с висока мощност

Образцова номенклатура

HPMIS - XXXX - X - X - X - X - X - XX

Пример: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

1064nm PM изолатор с висока мощност, работа с бавна ос, блокирана бърза ос, влакно PM Panda, 900 μm свободна тръба, 1 m дължина на влакното, пакет 58x28x26 mm, 10 W мощност на работа

Пример: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

1064nm високомощен изолатор (не-PM), Hi1060 влакно, 900μm свободна тръба, 1m дължина на влакното, 58x28x26mm пакет, 5W мощност на работа

Налични опции за персонализиране

• Централна дължина на вълната: 980nm, 1030nm, 1064nm, други дължини на вълната са налични при поискване

• Мощност: 500mW, 1W, 2W, 5W, 10W, по-висока мощност налична за персонализирани дизайни

• Тип поляризация: PM (Поддържане на поляризация) или не-PM (стандартен единичен режим)

• Конфигурация на оста на PM: Бавна работа по оста, и двете оси работят

• Тип влакна: PM Panda влакна, Hi1060, други специални влакна

• Дължина на влакното: 0.5m, 0.8m, 1m, 1.5m, 2m (налични дължини по избор)

• Тип косичка: 250 μm голо влакно, 900 μm свободна тръба, 3,0 mm свободна тръба

• Размер на опаковката: Стандартни 58x28x26 mm или персонализирани размери на опаковката

• Налични са версии с по-висока изолация за взискателни приложения

За персонализирани изисквания, моля, свържете се с нашия търговски екип с вашите спецификации.

Лист с данни и протокол от изпитване-1064nm оптичен изолатор с висока мощност

Всяка единица се доставя с изчерпателен протокол от изпитване, документиращ измерените параметри на производителност. PDF файлът с листа с данни съдържа подробни спецификации.

• Индивидуален протокол от теста, включен към всяка единица

Лист с данни

Условия за оферта и плащане

Условия за оферта

• EXW

• DAP

• FOB

• Други условия: Моля, свържете се с нас, за да обсъдим.

Условия за плащане

• PayPal: Бързо и сигурно плащане за мостри и малки поръчки

• T/T (банков превод): Стандартен метод на плащане за нормални производствени поръчки

• Alibaba Trade Assurance: Сигурна защита на поръчките за онлайн транзакции с гаранция за купувача

• Кредитна карта: налични са PayPal и Alibaba

• Гъвкави условия на плащане: по договаряне

Време за изпълнение

• Стандартна изработка: ~10-15 работни дни

• Потребителски конфигурации: 15-20 работни дни

• Обемни поръчки: Моля, свържете се за производствен график

• Международна доставка: ~3-5 работни дни (DHL/UPS/FedEx express)

• Ускорено обслужване: Предлага се при поискване

Бележки за работа и работа-1064nm оптичен изолатор с висока мощност

ESD защита

Докато оптичните изолатори са пасивни устройства, за поддържане на производителността и надеждността е необходимо правилно боравене.

• Работете върху чиста повърхност без прах

• Избягвайте да докосвате директно краищата на влакното

• Поставяйте прахови капачки на конекторите, когато не се използват

• Използвайте подходяща ESD защита по време на работа и монтаж

• Работете внимателно, за да избегнете повреда на влакнестите косички

Боравене с влакна

• Избягвайте прекомерното огъване на влакното

• Не дърпайте и не усуквайте влакнестите опашки

• Почистете влакнестите конектори преди свързване, като използвате подходящи инструменти за почистване

• Винаги използвайте капачки против прах, когато конекторът не се използва

• Проверете края на влакното за повреди преди употреба

• Не превишавайте максималното натоварване на опън (5N)

Съображения за управление на мощността

• Уверете се, че входната мощност не надвишава номиналния максимум

• Използвайте правилно наблюдение на мощността, за да избегнете претоварване

• Позволете правилното разсейване на топлината при високи нива на мощност

• Монтирайте върху радиатор за продължителна работа с висока мощност

Монтаж и монтаж

• Монтирайте сигурно изолатора, като използвате 4-те монтажни отвора

• Осигурете правилно подравняване, за да минимизирате допълнителните загуби

• Оставете достатъчно пространство за радиуса на огъване на влакното

• Работете в определения температурен диапазон за надеждност

• Избягвайте механичния стрес върху влакнестите опашки

• Осигурете правилна ориентация на порта за правилна посока на сигнала

• Проверете посоката напред/назад преди инсталиране

Гарантиране на качеството

Box Optronics се ангажира да предоставя висококачествени оптични компоненти с надеждна производителност. Всички наши високомощни оптични изолатори се подлагат на строги тестове и качествен контрол преди изпращане.

Гаранция

• 12-месечна ограничена гаранция от датата на изпращане

• Гаранцията покрива дефекти в материалите и изработката

• Безплатен ремонт или замяна на дефектни части в гаранция

• Гаранцията не покрива щети от неправилна употреба, неправилно боравене или неоторизирана модификация
